Предназначены для контроля движения жидких и газообразных сред, определение ее движения, цвета, прозрачности и чистоты в трубопроводах различных диаметров и назначения.

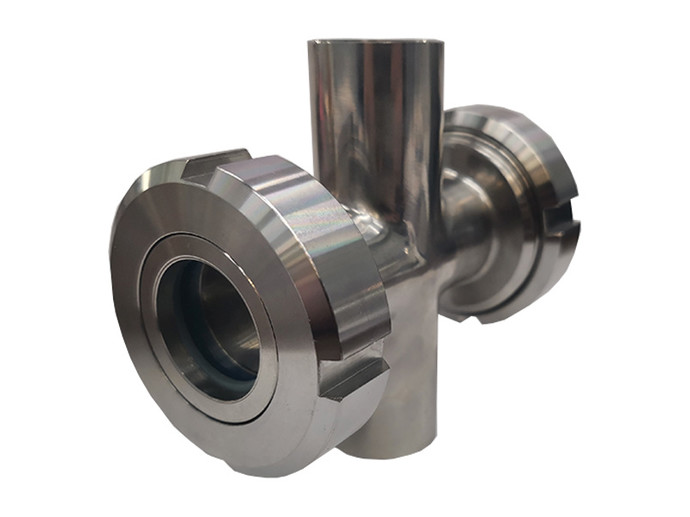

Индикаторы потока представляют собой корпус, оснащенный двумя стеклянными окнами для наблюдения за потоком жидкости или газа. Для улучшения видимости потока, в частности при работе с чистыми и прозрачными средами, индикатор дополнительно может быть оснащен крыльчаткой (ротором), заслонкой(лопаткой) или шариками.
Подключение индикатора потока к рабочему процессу осуществляется путём фланцевого, резьбового или сварного присоединения.
По устойчивости к механическим воздействиям Индикатор выполнен в вибропрочном и виброустойчивом исполнении.
По климатическим факторам Индикатор относится к ХЛ1 по ГОСТ 15150-89 при рабочем значении температуры окружающей среды от минус 60 до +70 °С.
- Корпус
- Смотровое окно
- Крышка
- Уплотнение
- Крыльчатка (заслонка, шарик) при наличии
- Комплект ЗИП.
Тип присоединения |
|
Материал корпуса |
|
Температура среды, °С | Закаленное стекло (от -60 до +150 °С); Боросиликатное стекло (от -60 до +280 °С) |
Рабочее давление, МПа | 1,6/2,5/4,0/6,3*/10,0*/16,0* (*-по спец. заказу) |
Уплотнение | Паронит, фторопласт |
Визуальная индикация | Шарик/крыльчатка/заслонка |
Срок службы, лет | 10, 20, 30 |
