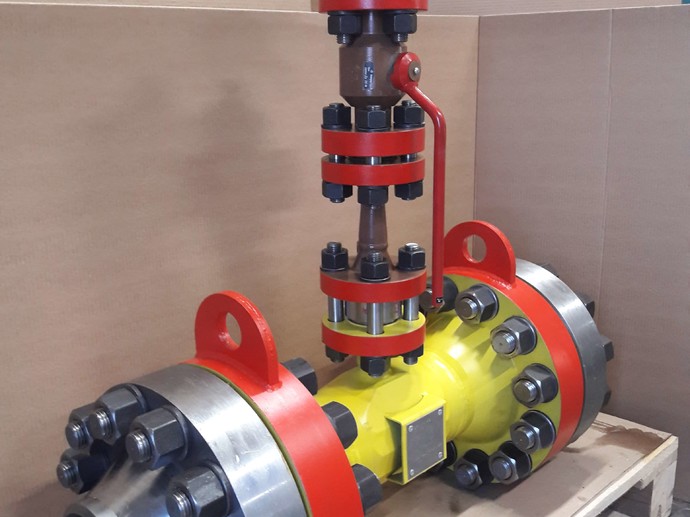

Гидроднимаческий диспергатор фланцевого типа ГДФ.
Назначение гидродинамического диспергатора ГДФ-1 - ввод в диспергированном виде химреагента в поток (распыление в потоке) магистральных нефтепроводов для эффективного перемешивания и растворения химреагента в потоке трубопровода. Применяется для интенсификации процесса деэмульсации нефти, защиты нефтепроводов от коррозии и отложений, снижения потерь энергии потока при его транспортировке по магистральным трубопроводам и др.
Защищено патентами РФ №№ 2387808 и др.
Фланцевый тип ГДФ подразделяются на следующие виды:
- штурвальные, для регулировки расхода подачи реагента
- стационарные, без возможности регулировки расхода подачи реагента.
Принцип действия устройства:
Ввод в диспергированном виде химреагента в поток трубопровода и растворение его в потоке путем интенсивного перемешивания.
Монтаж и ревизия в отсутствии избыточного давления в магистральном трубопроводе.
Отличительные признаки
Ввод химреагента в поток трубопровода в диспергированном виде, предотвращающий преждевременную потерю растворителя химреагента и снижение эффективности его применения,
- совместимость по рабочим параметрам нефтепроводов и реагентопроводов,
- отсутствие причин, приводящих к преждевременной поломке вводной трубки (напр., вибрации),
- герметичность узла ввода химреагента,
- герметичность устройства по отношению к внешней среде,
- удобство в обслуживании и эксплуатации,
- срок службы устройства не менее 10 лет.
| 1. Условное давление, МПа, не более | 1,6-32,0 |
| 2. Температура рабочей среды, оС | От -40 до 200 |
| 3. Плотность жидкой фазы рабочей среды, кг/ м3 | 700-1200 |
| 4. Объемная доля воды в рабочей среде, % | 0-100 |
| 5. Массовая доля механических примесей в жидкой фазе рабочей среды, %, не более | Не регламентируется |
| 6. Кинематическая вязкость жидкой фазы рабочей среды, сСт | 0,5-4000 |
| 7. Массовая доля содержания парафина парафина в жидкой фазе, %, не более | Не регламентируется |
| 8. Высота с учетом диаметра трубопровода D, мм, не более | D + 250 |
|
9. Рабочая среда и условный диаметр:
|
Нефть, водогазонефтяной поток, нефтепродукты Ду 40-1200 мм. Деэмульгатор, ингибиторы коррозии, ингибитор солеотложений и др., Ду 15-50 мм |
| 10. Температура окружающей среды, оС | От -60 до 60 |
| 11. Масса (без крана), кг, не более | 100 |
| 12. Средний срок службы, лет | 10 |
