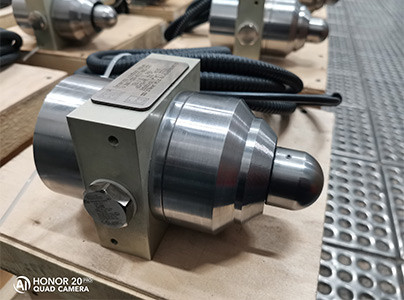

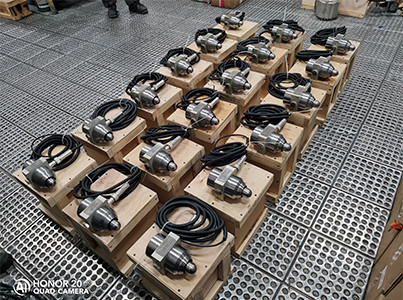

Детекторы шарового поршня предназначены для регистрации положения шарового поршня в трубопроводе. Используется для расчета объема жидкости, который проходит через калиброванный участок трубопоршневой поверочной установки.
Детектор приводится в действие шаровым поршнем, который, двигаясь по трубопроводу, выталкивает плунжер, который выступает за внутренний диаметр трубы. Реакция плунжера передаётся на бесконтактный переключатель магнитным полем.
Детектор взрывобезопасен и предназначен для применения во взрывоопасных зонах класса 1,2 по ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079-14-2013 и имеет маркировку взрывозащиты II Gb c IIC T5
По устойчивости к механическим воздействиям детектор выполнен в вибропрочном и виброустойчивом исполнении.
По климатическим факторам детектор относится к УХЛ 2.1 по ГОСТ 15150-89 при рабочем значении температуры окружающей среды от минус 60 до +70 °С.
Расчетное давление, МПа | 1,6; 6.3; 16.0 |
Степень защиты от влаги и пыли по ГОСТ 14254-2015, не ниже | IP 65 |
Тип кабеля | МКЭШ 5х0,5 |
Длина кабеля, м | 5 |
Срок службы срабатываний при полной нагрузке, не менее | 10 000 |
Коммутируемый ток, А | 0,25 |
Пропускаемый ток, А | 0,5 |
Коммутируемое напряжение, В | 60 |
Коммутируемая мощность, не более Вт | 4 |
Сопротивление в замкнутом состоянии, не более Ом | 0,16 |
Сопротивление изоляции, не менее между НЗ выводами, МОм | 20 |
Сопротивление изоляции, не менее между НР выводами, МОм | 1000 |
Максимальное расстояние срабатывания датчика, мм | 30 |
Минимальное расстояние срабатывания датчика, мм | 1 |
МДС срабатывания, А | 25 |
МДС отпускания, не менее А | 5 |
Время срабатывания, не более для НР выводов, не более мс | 0,5 |
Время срабатывания, не более для НЗ выводов, не более мс | 2,0 |
Время опускания для НР выводов, не более мс | 0,3 |
Время опускания для НЗ выводов, не более мс | 0,5 |
Частота коммутируемого сигнала, не более кГц | 10 |
