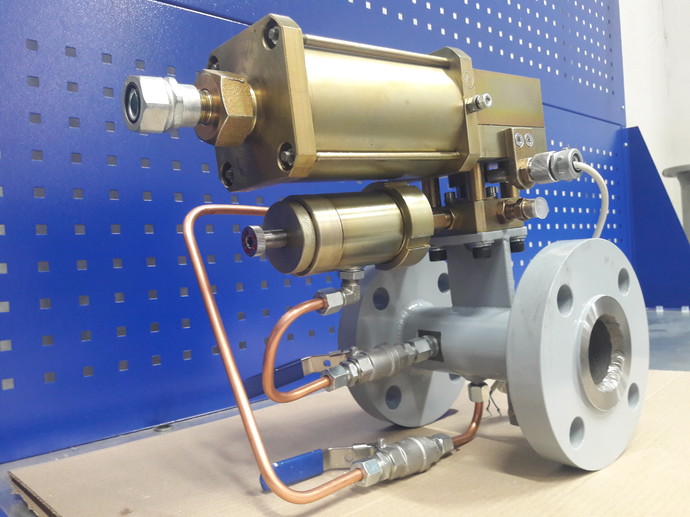

Автоматические пробоотборники Стандарт, Мавик, Проба
Назначение
Автоматические пробоотборники предназначены для отбора проб:
- МАВИК Н-С - высокообводненной нефти, нефть сырая.
- МАВИК Н-Т - товарной нефти и нефтепродуктов.
- МАВИК Г-Ж - легкоиспаряющихся нефтепродуктов, сжиженных газов и газа.
- СТАНДАРТ А и СТАНДАРТ А-Л - нефти, нефтепродуктов, эмульсии.
- ПРОБА 1-М - товарной нефти.
-
В Автоматическом пробоотборнике используются компоненты, которые обеспечены взрывозащищенностью. Электропривод ЭПВ-1 относится к электрическому оборудованию, предназначенному для применения в потенциально взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011, категорий IIA, IIB и температурным классам Т1, Т2, Т3 и Т4 по ГОСТ Р МЭК 60079-20-1-2011 согласно маркировке взрывозащиты оборудования и требованиям ГОСТ 31610.0-2012(IEC 60079-0-:2004), ГОСТ IEC 60079-1-2011. Электропривод ЭПВ-1 выполнен с уровнем взрывозащиты «1» и видом взрывозащиты «d», взрывонепроницаемая оболочка. Неэлектрическое оборудование пробоотборников выполнены с видом взрывозащиты «защита конструкционной безопасностью «с».
-
Маркировка взрывозащиты электропривода 1Ex d IIВ T4, маркировка взрывозащиты пробоотборников II Gb c IIBT4.
-
БПУ относится к электрооборудованию общего назначения и предназначен для установки за пределами взрывоопасной зоны
-
По устойчивости к механическим воздействиям изделие выполнено по ГОСТ 12997-84 в вибропрочном исполнении.
СТАНДАРТ А | СТАНДАРТ А-Л | МАВИК Н-С | МАВИК Н-Т | МАВИК Г-Ж | ПРОБА 1-М | |
Диаметр условного прохода, мм | 50 | 50 | 50-500 | 40-1200 | 40-70 | 40-1200 |
Рабочая среда | Нефть, нефтепродукты, эмульсия | Нефть сырая | Товарная нефть, нефтепродукты | Нефтепродукты, сжиженный газ, газопродукт | Товарная нефть | |
Условное давление, МПа, не более | 6,3 | |||||
Массовая доля воды, %, не более | 98 | 98 | 98 | 30 | 5 | 2 |
Вязкость кинематическая, сСт, не более | 300 | 300 | 300 | 300 | 12 | 120 |
Доля механических примесей, % масс, не более | 0.15 | 0.05 | ||||
Доля сернистых соединений, % масс, не более | 3.5 | |||||
Температура окружающей среды, о С | от +5 до+45 | |||||
Массовая доля парафина, % масс | 7 | 5 | - | 7 | ||
Степень защиты от внешних воздействий | IP 54 | |||||
Блок програмного управления БПУ: | ||||||
род тока | Переменный | |||||
напряжение питания, В | 220 | |||||
потребляемая мощность, Вт не более | 10 | |||||
Пробоотборник: | ||||||
род тока | Переменный | |||||
напряжение питания, В: | ||||||
исполнение I | 380 | |||||
исполнение II | 220 | |||||
потребляемая мощность, Вт, не более | 25 |
